EPT20-18WA
EPT20-20WA
EPT25-WA

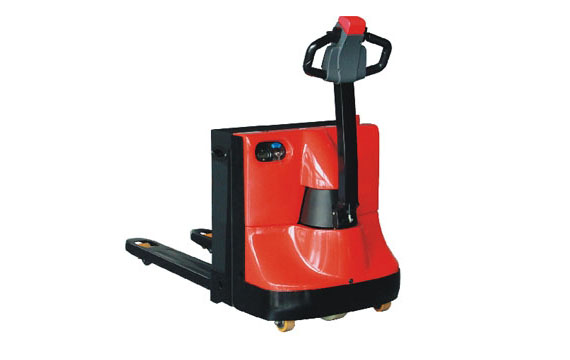

1.8/2.0/2.5吨步行式电动搬运车
强而可靠 , 新而经典
长手柄设计,操纵轻松便捷;
转弯半径小,弯道行驶性能优越;
短距离高强度搬运工作的理想选择;
多种选配电池,适应各种工况。
产品介绍:
一、产品特点
1.高性能,高可靠:
前后车架通过新型的上连杆联接,减少了车辆在行驶过程中的摆动;卓越的空托盘进出性能,使作业效率大大提高;质量可靠的美国AMP防水接插件及电器件,所有电线、电缆均有可靠的保护,固定,大大降低了电器故障。
2.更安全:
前车架上的圆弧板设计,使前车架在上升过程中提高安全性,避免发生夹
手事故;后车架圆弧形设计,保证了车子行驶的通过性,后车体边沿离地高度精确设计,避免操作者的脚受到伤害;紧急反向行驶功能,在向后行驶过程中,一旦操作者背后碰到物体,操作者会自然反应用身体撞击手柄反向按钮,车子立即紧急反向行驶,使操作者避免受到伤害;紧急断电插拔件作为标准配置,只需拉出插拔件就可以切断所有电源,车子立即停止;防滑制动功能,使车子在失控或者斜坡行驶时,防止其下滑。
3.易操作:
长操作手柄设计,大大降低了转向力,操作轻便;独特的货叉形状设计,轻松进出全球各主流托盘;手柄转向角大于180度,整车车身较短,使车子转弯半径较小,增加了操作的灵活度;慢速行驶功能,将手柄处于近垂直状态,行驶速度会自动降低,便于在狭窄空间内实现精确作业。
4.易维护:内置无编码器电机控制系统,力争实现零故障率;计时器和电量表为标配,方便提醒操作者适时充电;车体自身的拆装快捷方便,仅卸下2颗螺栓去掉后盖,主要关键零部件就能立即被检测维修,可在最短的时间更上每一个零件;电瓶箱盖易开启,方便对蓄电池补充蒸馏水或电解液;直立式电机的使用,使电机、刹车等的检测、维修直接方便,维修性能大大好于横置式电机。
二、产品参数
特征 |
1.1 |
品牌 |
|
|
中力 |
中力 |
中力 |
1.2 |
型号 |
|
|
EPT20-18WA |
EPT20-20WA |
EPT20-25WA |
1.3 |
动力形式 |
|
|
电动 |
电动 |
电动 |
1.4 |
操作类型 |
|
|
步行式 |
步行式 |
步行式 |
1.5 |
载荷 |
Q |
kg |
1800 |
2000 |
2500 |
1.6 |
载荷中心距 |
c |
mm |
600 |
600 |
600 |
1.7 |
承载长度 |
x |
mm |
940 |
916/982 |
937/1003 |
916/982 |
937/1003 |
1.8 |
轴距 |
y |
mm |
1368 |
1418 |
1488 |
1418 |
1488 |
重量 |
2.1 |
自重(含电瓶) |
|
kg |
445 |
535 |
565 |
2.2 |
轴载,满载驱动端/承载端 |
|
kg |
745/1500 |
955/1580 |
1070/1995 |
2.3 |
轴载,空载驱动端/承载端 |
|
kg |
340/100 |
430/105 |
445/120 |
轮胎,底盘 |
3.1 |
轮胎类型,驱动轮/承载轮 |
|
|
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
|
聚氨酯/聚氨酯 |
|
3.2 |
驱动轮尺寸(直径x宽度) |
|
mm |
230X75 |
230X75 |
|
230X75 |
|
3.3 |
承载轮尺寸(直径x宽度) |
|
mm |
80x60 |
85X70 |
83X115 |
83X70 |
83X115 |
|
平衡轮尺寸(直径x宽度) |
|
mm |
85X48 |
85X48 |
85X48 |
3.4 |
驱动轮,平衡轮/承载轮数量(x=驱动轮) |
|
mm |
1x+2/4 |
1x+2/4 |
1x+2/2 |
1x+2/4 |
1x+2/2 |
3.5 |
前轮距,驱动端 |
b10 |
mm |
498 |
498 |
498 |
3.6 |
后轮距,承载端 |
b11 |
mm |
390/450/535 |
370/430/515 |
370/430/515 |
尺寸 |
4.1 |
标配最大起升高度 |
h3 |
mm |
120 |
120
|
120
|
4.2 |
操作位置手柄杆最小/最大高度 |
h14 |
mm |
715/1200 |
715/1200
|
715/1200
|
4.3 |
货叉下降后叉面高度 |
h13 |
mm |
85 |
85
|
85
|
4.4 |
整体长度 |
I1 |
mm |
1735 |
1748 |
1818 |
1718 |
1818 |
4.5 |
到货叉垂直面的长度 |
I2 |
mm |
585 |
598 |
598 |
4.6 |
整体宽度 |
b1/b2 |
mm |
710 |
710 |
710 |
4.7 |
货叉尺寸 |
s/e/l |
mm |
50X150X1150 |
55X1170X1150 |
55X1170X1220 |
50X150X1150 |
50X150X1220 |
4.8 |
货叉外宽 |
b5 |
mm |
540/600/680 |
540/600/680 |
540/600/685 |
4..9 |
轴距中心处离地间隙 |
m2 |
mm |
35 |
30 |
30 |
4.1O |
托盘为1200宽x1000长的通道宽度 |
Ast |
mm |
1820 |
1815 |
1815
|
4.11 |
托盘为800宽x1200长的通道宽度 |
Ast |
mm |
2020 |
2015 |
2015 |
4.12 |
转弯半径 |
Wa |
mm |
1560 |
1595 |
1596 |
性能参数 |
5.1 |
行走速度,满载/空载 |
km/h |
km/h |
5.5/6.0 |
5/5.5 |
5/5.5 |
5.2 |
起升速度,满载/空载 |
|
m/s |
0.051/0.060 |
0.051/0.060 |
0.051/0.060 |
5.3 |
下降速度,满载/空载 |
|
m/s |
0.032/0.039 |
0.032/0.039 |
0.032/0.39 |
5.4 |
最大爬坡度,满载/空载 |
|
|
8/16 |
8/16 |
8/16 |
5.5 |
制动类型 |
|
|
电磁式 |
电磁式 |
电磁式 |
电机,动力源 |
6.1 |
驱动电机额定功率S2 60分钟 |
|
Kw |
1.1 |
1.1 |
1.1 |
6.2. |
起升电机额定功率S3 15% |
|
Kw |
0.84 |
0.84 |
0.84 |
6.3 |
电瓶允许最大尺寸 |
|
mm |
|
680X205X660 |
680X205X600 |
6.4 |
电瓶电压/标称容量K20 |
|
|
24/110 |
24/210 |
24/240 |
6.5 |
电瓶容量 |
|
kg |
120 |
190 |
220 |
其他数据 |
7.1 |
驱动控制类型 |
|
|
AC |
AC |
AC |
7.2 |
转向类型 |
|
|
机械 |
机械 |
机械 |
7.3 |
噪音等级 |
|
|
7 4 |
7 4 |
7 4 |
|
