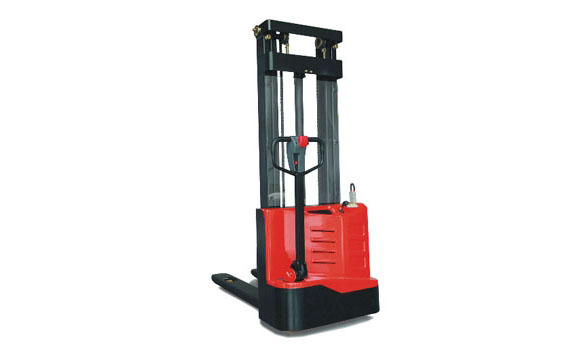

ES10-10ESJ
1.0吨经济型电动堆高车
全球性能价格比最高的全电动堆高车
产品介绍
一、产品特点
1. 安全性；可以在车辆快速倒退时，为操作者提供安全保障。电磁制动实现了较为有保障的驻车制动，能保证车辆在斜坡上同样能安全停车。
2. 维修便利性: 内部空间排列有序，每个电控元件可独立拆开，互不影响。超大维护保养空间，打开后罩后内部部件一览无余。
3. 性能、舒适性：双轮浮动机构：平稳过坑洼地，人机化设计的控制手柄，美观简洁，轻松实现按钮操控，视野开阔，转弯半径小
4. 特点硬件：内置充电器。免维护电池，内置充电器，方便省心，可靠的液压站，低噪音，小振动，密封性能好。
5. 创新：低电压自动保护。高强度冷弯门架槽钢。款式多样，可适多种的操作环境。性价比最高的全电动堆高车。
二、产品参数
|
特征 |
|
1.1 |
品牌 |
|
|
中力 |
|
1.2 |
型号 |
|
|
ES10-10ESJ |
|
1.3 |
动力形式 |
|
|
电动 |
|
1.4 |
操作类型 |
|
|
步行式 |
|
1.5 |
载荷 |
Q |
kg |
1000 |
|
1.6 |
载荷中心距 |
c |
mm |
600 |
|
1.7 |
承载长度 |
x |
mm |
795 |
|
1.8 |
轴距 |
y |
mm |
1240 |
|
重量 |
|
2.1 |
自重（含电瓶） |
|
kg |
511 |
|
2.2 |
轴载，满载驱动端/承载端 |
|
kg |
653/858 |
|
2.3 |
轴载，空载驱动端/承载端 |
|
kg |
386/125 |
|
轮胎，底盘 |
|
3.1 |
轮胎类型，驱动轮/承载轮 |
|
|
PU/PU |
|
3.2 |
驱动轮尺寸（直径x宽度） |
|
mm |
Φ210x70 |
|
3.3 |
承载轮尺寸（直径x宽度） |
|
mm |
Φ80x60 |
|
3.4 |
平衡轮尺寸（直径x宽度） |
|
mm |
Φ130x55 |
|
3.5 |
驱动轮，平衡轮/承载轮数量（x=驱动轮） |
|
mm |
1x+1/4 |
|
3.6 |
前轮距，驱动端 |
b10 |
|
533 |
|
3.7 |
后轮距，承载端 |
b11 |
mm |
400 |
|
尺寸 |
|
4.1 |
门架下降后的最低高度 |
h1 |
mm |
2022 |
|
4.2 |
门架最大起升高度 |
h3 |
mm |
2930 |
|
4.3 |
起升最高时的门架高度点 |
h3 |
mm |
3487 |
|
4.4 |
操作位置手柄杆最小/最大高度 |
h14 |
mm |
960/1200 |
|
4.5 |
货叉下降后叉面高度 |
h13 |
mm |
88 |
|
4.6 |
整体长度 |
I1 |
mm |
1740 |
|
4.7 |
到货叉垂直面的长度 |
I2 |
mm |
590 |
|
4.8 |
整体宽度 |
b1 |
mm |
800 |
|
4.9 |
货叉尺寸 |
s/e/l |
mm |
55/160/1150 |
|
4.1 |
挡货架外宽 |
b3 |
mm |
600 |
|
4.11 |
货叉外宽 |
b5 |
mm |
560 |
|
4.12 |
轴距中心处离地间隙 |
m2 |
mm |
30 |
|
4.13 |
托盘为1200宽x1000长的通道宽度 |
Ast |
mm |
2225 |
|
4.14 |
托盘为800宽x1200长的通道宽度 |
Ast |
mm |
2150 |
|
4.15 |
转弯半径 |
Wa |
mm |
1408 |
|
性能参考 |
|
5.1 |
行走速度，满载/空载 |
|
km/h |
3.5/4 |
|
5.2 |
起升速度，满载/空载 |
|
m/s |
0.12/0.22 |
|
5.3 |
下降速度，满载/空载 |
|
m/s |
0.12/0.11 |
|
5.4 |
最大爬坡度，满载/空载 |
|
% |
3/10 |
|
5.5 |
制动类型 |
|
|
电磁 |
|
电机，动力源 |
|
6.1 |
驱动电机额定功率S2 60分钟 |
|
Kw |
0.65 |
|
6.2. |
起升电机额定功率S3 15% |
|
Kw |
2.2 |
|
6.3 |
电瓶允许最大尺寸 |
|
mm |
325/180/230 |
|
6.4 |
电瓶电压/标称容量K20 |
|
V/Ah |
2x12/85 |
|
6.5 |
电瓶重量 |
|
kg |
2x25 |
|
其他数据 |
|
7.1 |
驱动控制类型 |
|
|
DC |
|
7.2 |
转向类型 |
|
|
机械 |
|
7.3 |
噪音等级 |
|
|
74 |
|
