QDD30/45S

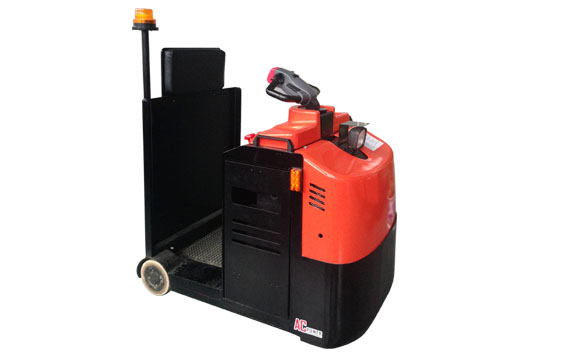

3.0t/4.5t站驾式电子转向电动牵引车
超强牵引，高效作业；
电子转向，降低工作强度；
站驾操作，方便上下。
产品介绍
一、产品特点
1. AC电控以及电机：免维护AC驱动电机，大扭矩，爬坡能力强，大牵引力，动力强劲，确保车子在不平整的路面和斜坡上依然能平稳行驶，电瓶使用寿命更长；先进的AC控制器，具备再生制动功能，延长电池有效使用时间。
2.刹车系统：电机在刹车减速过程中，起到制动作用；电磁制动实现了较为有保障的驻车制动，能保证车辆在斜坡上同样能安全停车。
3. 操控性：防滑金属地板设计，时尚安全；脚踏开关设计位置合理，操作简便；宽大舒适的操作空间，配备橡胶软垫，给操作者提供舒适的驾驶感受；长短合适的手柄设计，既不占用操作空间，又能保证转向轻松。侧拉电池箱设计，轻松更换电池，方便连续作业；简单可靠的电池接插件把手设计，必要时可轻松全车断电，避免紧急事故；标配电子转向，适应不同操作人群需求。
4. 维护和保养：防尘防水AMP接插件和耐热耐蚀耐磨的导线应用，延长了电气系统使用寿命；仅拧去2颗螺丝，及可完全卸下后罩，维护保养轻松便捷。
二、 产品参数
|
特征 |
|
1.1 |
品牌 |
|
|
中力 |
中力 |
|
1.2 |
型号 |
|
|
QDD30S |
QDD45S |
|
1.3 |
动力形式 |
|
|
电动 |
电动 |
|
1.4 |
操作类型 |
|
|
站驾式 |
站驾式 |
|
1.5 |
载荷 |
Q |
t |
3 |
4.5 |
|
1.6 |
额定牵引力 |
F |
N |
600 |
900 |
|
1.7 |
轴距 |
y(mm) |
mm |
975 |
975 |
|
重量 |
|
2.1 |
自重（含电瓶） |
|
kg |
760 |
850 |
|
2.2 |
轴载、满载驱动端/承载端 |
|
|
/ |
/ |
|
2.3 |
轴载、空载驱动端/承载端 |
|
kg |
480/280 |
530/320 |
|
轮胎，底盘 |
|
3.1 |
轮胎类型、驱动轮/承载轮 |
|
|
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
|
3.2 |
驱动轮尺寸（直径x宽度） |
|
mm |
Φ230x90 |
Φ230x90 |
|
3.3 |
承载轮尺寸（直径x宽度） |
|
mm |
2xΦ204x76 |
2xΦ204x76 |
|
3.4 |
驱动轮、承载轮数量（x=驱动轮） |
|
mm |
1x+2/2 |
1x+2/2 |
|
3.5 |
前轮距、驱动端 |
b10(mm) |
mm |
/ |
/ |
|
3.6 |
后轮距、承载端 |
b11(mm) |
mm |
708 |
708 |
|
尺寸 |
|
4.1 |
站台面的高度 |
h7(mm) |
mm |
166 |
166 |
|
4.2 |
操作位置手柄杆最小/最大高度 |
h14(mm) |
mm |
1220 |
1220 |
|
4.3 |
牵引耦合器高度范围 |
h10(mm) |
mm |
188/233/277/322 |
188/233/277/322 |
|
4.4 |
整车长度 |
l1(mm) |
mm |
1282 |
1282 |
|
4.5 |
整车宽度 |
b1/b2(mm) |
mm |
800 |
800 |
|
4.6 |
轴距中心处离地间隙 |
m2(mm) |
mm |
66 |
66 |
|
4.7 |
转弯半径 |
Wa(mm) |
mm |
1168 |
1168 |
|
性能参数 |
|
5.1 |
行走速度、满载/空载 |
|
km/h |
5/7 |
4.5/5 |
|
5.2 |
额定牵引力 |
|
N |
600 |
900 |
|
5.3 |
最大牵引力 |
|
N |
2000 |
2600 |
|
5.4 |
坡速、满载/空载 |
|
% |
3/15 |
3/15 |
|
5.5 |
制动类型 |
|
|
电磁 |
电磁 |
|
电机，动力源 |
|
6.1 |
驱动电机额定功率S2 60分钟 |
|
kW |
2.5 |
2.5 |
|
6.2. |
电瓶允许最大尺寸 |
|
mm |
740*350*620 |
740*350*620 |
|
6.3 |
电瓶电压/标称容量K5 |
|
V/Ah |
24/210 |
24/280 |
|
6.4 |
电瓶重量 |
|
kg |
260 |
330 |
|
其他数据 |
|
7.1 |
驱动控制类型 |
|
|
AC |
AC |
|
7.2 |
转向类型 |
|
|
电子 |
电子 |
|
7.3 |
噪音等级 |
|
|
74 |
74 |
|
7.4 |
牵引耦合、依据DIN15170类型 |
|
|
插销式 |
插销式 |
|
