ES10-10SA

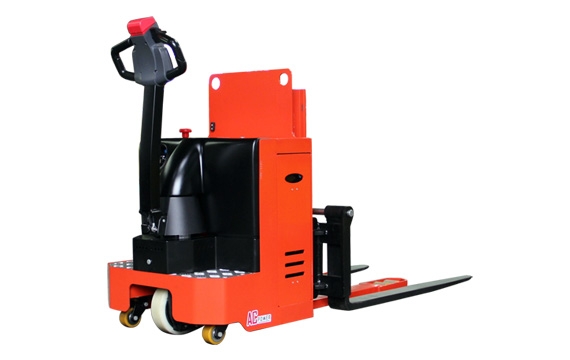

1.0吨座驾式堆高车
一、使用范围
1.专业解决：多工位、非流水型物料搬运车需求
2.定制应用：电子、仪表、精密制造
二、产品参数
|
特征 |
|
1.1 |
品牌 |
|
|
中力 |
|
1.2 |
型号 |
|
|
ES10-10SA |
|
1.3 |
动力形式 |
|
|
电动 |
|
1.4 |
操作类型 |
|
|
座驾式 |
|
1.5 |
载荷 |
Q |
kg |
1000 |
|
1.6 |
载荷中心距 |
c |
mm |
550 |
|
1.7 |
承载长度 |
x |
mm |
570 |
|
1.8 |
轴距 |
y |
mm |
1230 |
|
重量 |
|
2.1 |
自重（含电瓶） |
|
kg |
610 |
|
2.2 |
轴载，满载驱动端/承载端 |
|
kg |
700/910 |
|
2.3 |
轴载，空载驱动端/承载端 |
|
kg |
450/160 |
|
轮胎，底盘 |
|
3.1 |
轮胎类型，驱动轮/承载轮 |
|
|
PU/PU |
|
3.2 |
驱动轮尺寸（直径x宽度） |
|
mm |
Φ230x75 |
|
3.3 |
承载轮尺寸（直径x宽度） |
|
mm |
Φ82x75 |
|
3.4 |
平衡轮尺寸（直径x宽度） |
|
mm |
Φ85x48 |
|
3.5 |
驱动轮，平衡轮/承载轮数量（x=驱动轮） |
|
mm |
1x+2/4 |
|
3.6 |
前轮距，驱动端 |
b10 |
mm |
502 |
|
3.7 |
后轮距，承载端 |
b11 |
mm |
365 |
|
尺寸 |
|
4.1 |
自由起升高度 |
|
|
600 |
|
4.2 |
操作位置手柄杆最小/最大高度 |
h14 |
mm |
715/1200 |
|
4.3 |
承载轮护板/支撑腿高度 |
|
|
80 |
|
4.4 |
货叉下降后叉面高度 |
h13 |
mm |
75 |
|
4.5 |
整体长度 |
I1 |
mm |
1875 |
|
4.6 |
到货叉垂直面的长度 |
I2 |
mm |
805 |
|
4.7 |
整体宽度 |
b1/b2 |
mm |
710/812 |
|
4.8 |
货叉尺寸 |
s/e/l |
mm |
30/100//1070 |
|
4.9 |
货叉外宽 |
b5 |
mm |
200-780 |
|
4.1 |
满载门架下端离地间隙 |
|
|
40 |
|
4.11 |
轴距中心处离地间隙 |
m2 |
mm |
40 |
|
4.12 |
托盘为1000宽x1200长的通道宽度 |
Ast |
mm |
2430 |
|
4.13 |
转弯半径 |
Wa |
mm |
1400 |
|
性能参数 |
|
5.1 |
行走速度，满载/空载 |
|
km/h |
5.5/6.0 |
|
5.2 |
起升速度，满载/空载 |
|
m/s |
0.051/0.06 |
|
5.3 |
下降速度，满载/空载 |
|
m/s |
0.032/0.039 |
|
5.4 |
最大爬坡度，满载/空载 |
|
% |
8/16 |
|
5.5 |
制动类型 |
|
|
电磁式 |
|
电机，动力源 |
|
6.1 |
驱动电机额定功率S2 60分钟 |
|
Kw |
1.1 |
|
6.2. |
起升电机额定功率S3 15% |
|
Kw |
0.84 |
|
6.3 |
电瓶允许最大尺寸 |
|
mm |
660/205/660 |
|
6.4 |
电瓶电压/标称容量K20 |
|
V/Ah |
24/165 |
|
6.5 |
电瓶重量 |
|
kg |
156 |
|
其他数据 |
|
7.1 |
驱动控制类型 |
|
|
AC |
|
7.2 |
转向类型 |
|
|
机械 |
|
7.3 |
噪音等级 |
|
|
74 |
|
