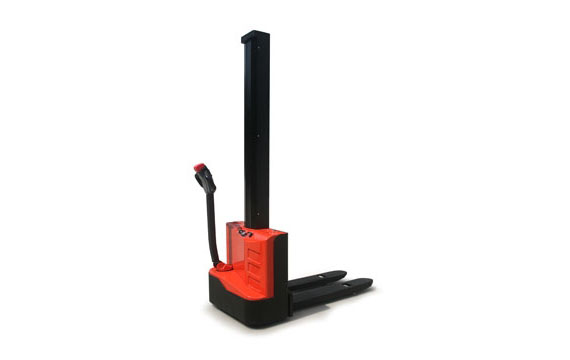

ES12-12MMi
MINI系列1.2吨双起升电动堆高车
产品介绍
一、产品特点
1.双托盘起升，提高作业效率
2.驱动偏置，单手操作，防压脚，同时提高稳定性
3.特殊的四连杆结构
二、产品参数
|
|
|
1.1 |
品牌 |
|
|
中力 |
|
1.2 |
型号 |
|
|
ES12-12MMi |
|
1.3 |
动力形式 |
|
|
电动 |
|
1.4 |
操作类型 |
|
|
步行式 |
|
1.5 |
载荷 |
Q |
kg |
1200 |
|
1.6 |
载荷中心距 |
c |
mm |
600 |
|
1.7 |
承载长度 |
x |
mm |
805 |
|
1.8 |
轴距 |
y |
mm |
1260 |
|
重量 |
|
2.1 |
自重（含电瓶） |
|
kg |
520 |
|
2.2 |
轴载,满载驱动端/承载端 |
|
kg |
560/1160 |
|
2.3 |
轴载，空载驱动端/承载端 |
|
kg |
350/170 |
|
轮胎、底盘 |
|
3.1 |
轮胎类型，驱动轮/承载轮 |
|
|
pu/pu |
|
3.2 |
驱动轮尺寸（直径x宽度） |
|
mm |
?10x70 |
|
3.3 |
承载轮尺寸（直径x宽度） |
|
mm |
?0x60 |
|
3.4 |
平衡轮尺寸（直径x宽度） |
|
mm |
?30x55 |
|
3.5 |
驱动轮，平衡轮/承载轮数量（x=驱动轮） |
|
mm |
1x+1/4 |
|
3.6 |
前轮距，驱动端 |
b10 |
mm |
533 |
|
3.7 |
后轮距，承载端 |
b11 |
mm |
370 |
|
尺寸 |
|
4.2 |
门架下降后的最低高度 |
h1 |
mm |
1940 |
|
4.3 |
自由起升高度 |
h2 |
mm |
1480 |
|
4.4 |
门架最大起升高度 |
h3 |
mm |
1520 |
|
4.5 |
起升最高时的门架高度点 |
h4 |
mm |
2090 |
|
4.6 |
支撑腿起升高度 |
h5 |
mm |
115 |
|
4.7 |
操作位置手柄杆最小/最大高度 |
h14 |
mm |
860/1200 |
|
4.8 |
货叉下降后货叉面高度 |
h13 |
mm |
88 |
|
4.9 |
整车长度 |
I1 |
mm |
1750 |
|
4.1 |
到货叉垂直面的长度 |
I2 |
mm |
600 |
|
4.11 |
整体宽度 |
b1 |
mm |
796 |
|
4.12 |
货叉尺寸 |
s/e/I |
mm |
60/190/1150 |
|
4.14 |
挡货架外宽 |
b3 |
mm |
680 |
|
4.15 |
货叉外宽 |
b5 |
mm |
560 |
|
4.16 |
轴距中心处离地间隙 |
m2 |
mm |
26 |
|
4.17 |
托盘为1200宽x1000长的通道宽度 |
Ast |
mm |
2340 |
|
4.18 |
托盘为800宽x1200长的通道宽度 |
Ast |
mm |
2260 |
|
4.19 |
转弯半径 |
Wa |
mm |
1500 |
|
性能参数 |
|
5.1 |
行走速度，满载/空载 |
|
km/h |
4.5/4.5 |
|
5.2 |
起升速度，满载/空载 |
|
m/s |
0.10/0.14 |
|
5.3 |
下降速度，满载/空载 |
|
m/s |
0.10/0.07 |
|
5.4 |
最大爬坡度，满载/空载 |
|
% |
3/10 |
|
5.5 |
制动类型 |
|
|
电磁制动 |
|
电机，动力源 |
|
6.1 |
驱动电机额定功率S2 60分钟 |
|
KW |
0.65 |
|
6.2 |
起升电机额定功率S3 15% |
|
KW |
2.2 |
|
6.3 |
电瓶允许最大尺寸 |
|
mm |
300x180x230 |
|
6.4 |
电瓶电压/标称容量K20 |
|
V/Ah |
2x12/85 |
|
6.5 |
电瓶重量 |
|
kg |
2x25 |
|
其他数据 |
|
7.1 |
驱动控制类型 |
|
|
DC |
|
7.2 |
转向类型 |
|
|
机械转向 |
|
7.3 |
噪音等级 |
|
|
74 |
|
