ES10-10ES
ES12-12ES

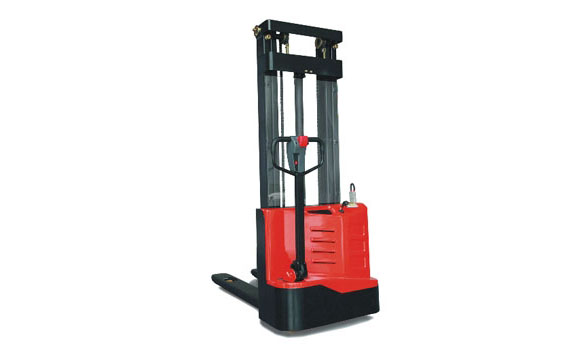

1.0/1.2吨经济型电动堆高车
业界最小作业空间的电动堆高车;
低耗、高可靠的创新设计;
长手柄、偏置操作,方便安全。
产品介绍
一、产品特点
1. 安全性:防撞开关,可以在车辆快速倒退时,为操作者提供安全保障。电磁制动实现了较为有保障的驻车制动,能保证车辆在斜坡上同样能安全停车。速度感应开关实现低位全速,高位半速运行。
2.维修便利性:故障问题可查、可判断。内部空间排列有序,每个电控元件可独立拆开,互不影响。超大维护保养空间,打开后罩后内部部件一览无余。
3. 性能、舒适性:双轮浮动机构:平稳过坑洼地。人机化设计的控制手柄,美观简洁,轻松实现按钮操控。视野开阔,转弯半径小。长手柄操作,轻松省力。
4. 特点硬件:内置充电器。免维护电瓶,可靠的液压站,低噪音,小振动,密封性能好。
5. 创新:低电压自动保护,高强度冷弯门架槽钢。款式多样,可适多种的操作环境。
二、 产品参数
特征 |
1.1 |
品牌 |
|
|
中力 |
中力 |
1.2 |
型号 |
|
|
ES10-10ES |
ES12-12ES |
1.3 |
动力形式 |
|
|
电动 |
电动 |
1.4 |
操作类型 |
|
|
步行式 |
步行式 |
1.5 |
载荷 |
Q |
kg |
1000 |
1200 |
1.6 |
载荷中心距 |
c |
mm |
600 |
600 |
1.7 |
承载长度 |
x |
mm |
795 |
795 |
1.8 |
轴距 |
y |
mm |
1240 |
1240 |
重量 |
2.1 |
自重(含电瓶) |
|
kg |
540 |
661 |
2.2 |
轴载,满载驱动端/承载端 |
|
kg |
640/852 |
845/1016 |
2.3 |
轴载,空载驱动端/承载端 |
|
kg |
419/121 |
536/125 |
轮胎、底盘 |
3.1 |
轮胎类型,驱动轮/承载轮 |
|
|
pu/pu |
pu/pu |
3.2 |
驱动轮尺寸(直径x宽度) |
|
mm |
Φ210x70 |
Φ210x70 |
3.3 |
承载轮尺寸(直径x宽度) |
|
mm |
Φ80x60 |
Φ80x60 |
3.4 |
平衡轮尺寸(直径x宽度) |
|
mm |
Φ130x55 |
Φ130x55 |
3.5 |
驱动轮,平衡轮/承载轮数量(x=驱动轮) |
|
mm |
1x+1/4 |
1x+1/4 |
3.6 |
前轮距,驱动端 |
b10 |
mm |
533 |
533 |
3.7 |
后轮距,承载端 |
b11 |
mm |
400 |
400 |
尺寸 |
4.1 |
门架下降后的最低高度 |
h1 |
mm |
2022 |
2052 |
4.2 |
门架最大起升高度 |
h3 |
mm |
2930 |
2930 |
4.3 |
起升最高时的门架高度点 |
h4 |
mm |
3478 |
3487 |
4.4 |
操作位置手柄杆最小/最大高度 |
h14 |
mm |
860/1200 |
860/1200 |
4.5 |
货叉下降后叉面高度 |
h13 |
mm |
88 |
88 |
4.6 |
整体长度 |
I1 |
mm |
1740 |
1740 |
4.7 |
到货叉垂直面的长度 |
I2 |
mm |
590 |
590 |
4.8 |
整体宽度 |
b1/b2 |
mm |
800 |
800 |
4.9 |
货叉尺寸 |
s/e/l |
mm |
55/160/1150 |
55/160/1150 |
4.1 |
挡货架外宽 |
b3 |
mm |
600 |
600 |
4.11 |
货叉外宽 |
b5 |
mm |
560 |
560 |
4.12 |
轮臂之间的距离 |
b4 |
mm |
/ |
/ |
4.13 |
轴距中心处离地间隙 |
m2 |
mm |
30 |
30 |
4.14 |
托盘为1200宽x1000长的通道宽度 |
Ast |
mm |
2225 |
2255 |
4.15 |
托盘为800宽x1200长的通道宽度 |
Ast |
mm |
2150 |
2150 |
4.16 |
转弯半径 |
Wa |
mm |
1408 |
1408 |
性能参数 |
5.1 |
行走速度,满载/空载 |
|
km/h |
3.5/4 |
3.5/4 |
5.2 |
起升速度,满载/空载 |
|
m/s |
0.12/0.22 |
0.12/0.22 |
5.3 |
下降速度,满载/空载 |
|
m/s |
0.12/0.11 |
0.12/0.11 |
5.4 |
最大爬坡度,满载/空载 |
|
% |
3月10日 |
3月10日 |
5.5 |
制动类型 |
|
|
电磁 |
电磁 |
电机,动力源 |
6.1 |
驱动电机额定功率S2 60分钟 |
|
Kw |
0.65 |
0.65 |
6.2 |
起升电机额定功率S3 15% |
|
Kw |
2.2 |
2.2 |
6.3 |
电瓶允许最大尺寸 |
|
mm |
325x180x230 |
325x180x230 |
6.4 |
电瓶电压/标称容量K20 |
|
V/Ah |
2x12/105 |
2x12/105 |
6.5 |
电瓶重量 |
|
kg |
2x30 |
2x23 |
其他数据 |
7.1 |
驱动控制类型 |
|
|
DC |
DC |
7.2 |
转向类型 |
|
|
机械 |
机械 |
7.3 |
噪音等级 |
|
|
74 |
74 |
|
