ES10-22MM  ES12-25MM

ES10-22DM  ES12-25DM

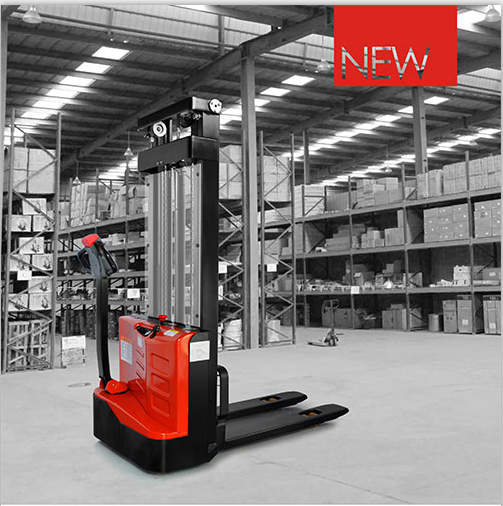

1.0/1.2吨经济型电动堆高车

业界最小作业空间的电动堆高车;
低耗、高可靠的创新设计;
长手柄、偏置操作,方便安全。

产品介绍
一、 产品特点
1.  安全性:防撞开关,可以在车辆快速倒退时,为操作者提供安全保障。电磁制动实现了较为有保障的驻车制动,能保证车辆在斜坡上同样能安全停车。速度感应开关实现低位全速,高位半速运行。
2.维修便利性:故障问题可查、可判断。内部空间排列有序,每个电控元件可独立拆开,互不影响。超大维护保养空间,打开后罩后内部部件一览无余。
3. 性能、舒适性:双轮浮动机构:平稳过坑洼地。人机化设计的控制手柄,美观简洁,轻松实现按钮操控。视野开阔,转弯半径小。长手柄操作,轻松省力。
4. 特点硬件:内置充电器。免维护电瓶,可靠的液压站,低噪音,小振动,密封性能好。
5. 创新:低电压自动保护,高强度冷弯门架槽钢。款式多样,可适多种的操作环境。

二、 产品参数


|
 特征  |
    |
    |
    |
    |
|
 1.1  |
 品牌  |
    |
    |
 中力  |
 中力  |
 中力  |
 中力  |
|
 1.2  |
 型号  |
    |
    |
 ES10-22MM  |
 ES12-25MM  |
 ES10-22DM  |
 ES12-25DM  |
|
 1.3  |
 动力形式  |
    |
    |
 电动  |
 电动  |
 电动  |
 电动  |
|
 1.4  |
 操作类型  |
    |
    |
 步行式  |
 步行式  |
 步行式  |
 步行式  |
|
 1.5  |
 载荷  |
 Q  |
 kg  |
 1000  |
 1200  |
 1000  |
 1200  |
|
 1.6  |
 载荷中心距  |
 c  |
 mm  |
 600  |
 600  |
 600  |
 1000  |
|
 1.7  |
 承载长度  |
 x  |
 mm  |
 850  |
 850  |
 845  |
 845  |
|
 1.8  |
 轴距  |
 y  |
 mm  |
 1210  |
 1210  |
 1290  |
 1290  |
|
 重量  |
    |
    |
    |
    |
|
 2.1  |
 自重(含电瓶)  |
    |
 kg  |
 543  |
 543  |
 625  |
 676  |
|
 2.2  |
 轴载,满载驱动端/承载端  |
    |
 kg  |
 683/860  |
 783/960  |
 720/905  |
 837/1039  |
|
 2.3  |
 轴载,空载驱动端/承载端  |
    |
 kg  |
 420/123  |
 420/123  |
 497/128  |
 549/127  |
|
 轮胎、底盘  |
    |
    |
    |
    |
|
 3.1  |
 轮胎类型,驱动轮/承载轮  |
    |
    |
 pu/pu  |
 pu/pu  |
 pu/pu  |
 pu/pu  |
|
 3.2  |
 驱动轮尺寸(直径x宽度)  |
    |
 mm  |
 Φ210x70  |
 Φ210x70  |
 Φ210x70  |
 Φ210x70  |
|
 3.3  |
 承载轮尺寸(直径x宽度)  |
    |
 mm  |
 Φ100x50  |
 Φ100x50  |
 Φ100x50  |
 Φ100x50  |
|
 3.4  |
 平衡轮尺寸(直径x宽度)  |
    |
 mm  |
 Φ100x50  |
 Φ100x50  |
 Φ100x50  |
 Φ100x50  |
|
 3.5  |
 驱动轮,平衡轮/承载轮数量(x=驱动轮)  |
    |
 mm  |
 1x+1/4  |
 1x+1/4  |
 1x+1/4  |
 1x+1/4  |
|
 3.6  |
 前轮距,驱动端  |
 b10  |
 mm  |
 533  |
 533  |
 533  |
 533  |
|
 3.7  |
 后轮距,承载端  |
 b11  |
 mm  |
 1060/1160/1260/1360  |
 1060/1160/1260/1360  |
 1060/1160/1260/1360  |
 1060/1160/1260/1360  |
|
 尺寸  |
    |
    |
    |
    |
|
 4.1  |
 门架下降后的最低高度  |
 h1  |
 mm  |
 1940  |
 1940  |
 2053  |
 2083  |
|
 4.2  |
 门架最大起升高度  |
 h3  |
 mm  |
 1520  |
 1520  |
 2930  |
 2930  |
|
 4.3  |
 起升最高时的门架高度点  |
 h4  |
 mm  |
 2050  |
 2050  |
 3895  |
 3895  |
|
 4.4  |
 操作位置手柄杆最小/最大高度  |
 h14  |
 mm  |
 860/1200  |
 860/1200  |
 860/1200  |
 860/1200  |
|
 4.5  |
 货叉下降后叉面高度  |
 h13  |
 mm  |
 60  |
 60  |
 60  |
 60  |
|
 4.6  |
 整体长度  |
 I1  |
 mm  |
 1570  |
 1570  |
 1650  |
 1650  |
|
 4.7  |
 到货叉垂直面的长度  |
 I2  |
 mm  |
 500  |
 500  |
 580  |
 580  |
|
 4.8  |
 整体宽度  |
 b1/b2  |
 mm  |
 1135/1235/1335/1435  |
 1135/1235/1335/1435  |
 1135/1235/1335/1435  |
 1135/1235/1335/1435  |
|
 4.9  |
 货叉尺寸  |
 s/e/l  |
 mm  |
 35/100/1070  |
 35/100/1070  |
 35/100/1070  |
 35/100/1070  |
|
 4.1  |
 挡货架外宽  |
 b3  |
 mm  |
 780  |
 780  |
 800  |
 800  |
|
 4.11  |
 货叉外宽  |
 b5  |
 mm  |
 200~765  |
 200~765  |
 200~765  |
 200~765  |
|
 4.12  |
 轮臂之间的距离  |
 b4  |
 mm  |
 100  |
 100  |
 100  |
 100  |
|
 4.13  |
 轴距中心处离地间隙  |
 m2  |
 mm  |
 40  |
 40  |
 40  |
 40  |
|
 4.14  |
 托盘为1200宽x1000长的通道宽度  |
 Ast  |
 mm  |
 2175  |
 2175  |
 2255  |
 2255  |
|
 4.15  |
 托盘为800宽x1200长的通道宽度  |
 Ast  |
 mm  |
 2100  |
 2100  |
 2180  |
 2180  |
|
 4.16  |
 转弯半径  |
 Wa  |
 mm  |
 1329  |
 1329  |
 1404  |
 1404  |
|
 性能参数  |
    |
    |
    |
    |
|
 5.1  |
 行走速度,满载/空载  |
    |
 km/h  |
 3.5/4  |
 3.5/4  |
 3.5/4  |
 3.5/4  |
|
 5.2  |
 起升速度,满载/空载  |
    |
 m/s  |
 0.12/0.22  |
 0.12/0.22  |
 0.12/0.22  |
 0.12/0.22  |
|
 5.3  |
 下降速度,满载/空载  |
    |
 m/s  |
 0.12/0.11  |
 0.12/0.11  |
 0.12/0.11  |
 0.12/0.11  |
|
 5.4  |
 最大爬坡度,满载/空载  |
    |
 %  |
 3月10日  |
 3月10日  |
 3月10日  |
 3月10日  |
|
 5.5  |
 制动类型  |
    |
    |
 电磁  |
 电磁  |
 电磁  |
 电磁  |
|
 电机,动力源  |
    |
    |
    |
    |
|
 6.1  |
 驱动电机额定功率S2 60分钟  |
    |
 Kw  |
 0.65  |
 0.65  |
 0.65  |
 0.65  |
|
 6.2  |
 起升电机额定功率S3 15%  |
    |
 Kw  |
 2.2  |
 2.2  |
 2.2  |
 2.2  |
|
 6.3  |
 电瓶允许最大尺寸  |
    |
 mm  |
 270x180x230  |
 270x180x230  |
 325x180x230  |
 325x180x230  |
|
 6.4  |
 电瓶电压/标称容量K20  |
    |
 V/Ah  |
 2x12/85  |
 2x12/85  |
 2x12/105  |
 2x12/105  |
|
 6.5  |
 电瓶重量  |
    |
 kg  |
 2x25  |
 2x25  |
 2x30  |
 2x23  |
|
 其他数据  |
    |
    |
    |
    |
|
 7.1  |
 驱动控制类型  |
    |
    |
 DC  |
 DC  |
 DC  |
 DC  |
|
 7.2  |
 转向类型  |
    |
    |
 机械  |
 机械  |
 机械  |
 机械  |
|
 7.3  |
 噪音等级  |
    |
    |
 74  |
 74  |
 74  |
 74  |

 |
